裂縫修補廠家
一、裂縫的形成介紹：
1、裂縫的形成：混凝土硬化過程中，由于混凝土脫水，引起收縮，或者受溫度高低的溫差影響，引起脹縮不均勻而產(chǎn)生的裂縫,混凝土裂縫修補處理，是指采取科學的方法對混凝土裂縫進行修復的技術(shù)。混凝土裂縫一般有三種狀態(tài)：靜止裂縫，活動裂縫，正在發(fā)展的裂縫。混凝土裂縫修補常規(guī)工藝一般有三種方法分別為低壓注膠修補，高壓修補和開槽修補法，混凝土裂縫處理方法的選擇一般要考慮的因素：判斷裂縫是活動的還是靜止的；修補的主要目的是什么？是減少過多的滲漏、是否需要加固處理；裂縫產(chǎn)生的主要原因是什么；裂縫未來的變化數(shù)值和方向，
2、提醒：一般大于0.5以上選冊開槽修補，活動裂縫和正在發(fā)展的裂縫必須進行裂縫加固處理具體方法請參照（三、混凝土裂縫加固技術(shù)）
3、以下為三種常用修補方式圖,左邊為低壓裂縫修補，中間為高壓裂縫修補，右邊為開槽修補方法
4、專業(yè)裂縫修補技術(shù): 是用與（橋梁裂縫修補、樓板裂縫修補加固 地平裂縫）
采用低壓和高壓注入法修復樹脂，樹脂可滲入結(jié)構(gòu)體上細微裂縫，充分達到修補和
補強的效果，使結(jié)構(gòu)物恢復整體性。用于各種混凝土結(jié)構(gòu)裂縫修補。
5.一般施工程序：

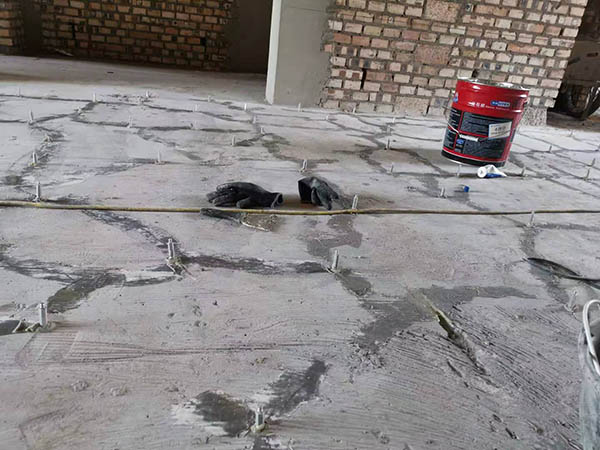

● 地平裂縫表面處理：松動部分剔除，并以空壓機將表面粉塵除去。
● 安裝灌注頭基座：基座用補強補土的封塞用樹脂涂抹底部，并以每隔20~30cm的間
距粘貼在裂縫上。
● 封塞灌注頭基座及裂縫：用樹脂把灌注頭基座四周固定，并沿裂縫 涂樹脂 以防止
樹脂灌注時滲漏。
● 安裝灌注頭進行灌注：
a. 將灌注用樹脂按配比混合攪拌均勻。
b. 樹脂裝入灌注頭內(nèi)。
c. 將灌注頭安裝在灌注頭基座上。
● 檢視灌注中：灌注頭內(nèi)樹脂殘余量，若無殘余，應即刻補充樹脂，直到灌注頭留有
殘余。
● 敲除灌注頭及基座：內(nèi)部的樹脂待硬化后，即可敲除灌注頭及灌注頭基座。
● 表面復原處理：表面突出部分清除，磨平至原基面平齊，從而恢復原面
6、裂縫修補技術(shù)流程
鋼筋混凝土結(jié)構(gòu)、構(gòu)件的靜止裂縫，且裂縫寬度在0.1～1.5mm之間，裂縫修補方法首選選用注射法，裂縫修補材料采用AB樹脂類修補膠液。
注射法施工工藝流程：裂縫處理（清理） → 粘貼注膠底座→ 封縫→ 配置灌注膠 → 注射裂縫修補膠。
對于混凝土構(gòu)件上的裂縫，用鋼絲刷等工具，清除裂縫表面的灰塵、白灰、浮渣及松散層等污物；然后用壓縮空氣將裂縫內(nèi)的灰塵吹出。
粘貼注膠底座：對于有通縫的厚度大于120mm的樓板、墻，需兩面分別粘貼注膠底座。對于厚度小于120mm的樓板和墻，只需在一面粘貼底座。將底座底部周邊均勻涂抹一層封縫膠，注意不要將底座的膠孔堵住，將底座出膠孔對準裂縫，粘貼安裝，底座安裝間距200～300mm。
封縫：封縫膠是一種與自動壓力灌漿器配套使用的裂縫表面封閉和粘底座膠，10min初凝，1h終凝即可進行灌漿。用小鏟刀將封縫膠刮抹到裂縫上，厚度1mm左右，寬度20～30mm，抹膠時應防止產(chǎn)生小孔和氣泡，要刮平整，保證封閉嚴密可靠。
配膠: 按灌縫膠說明書提供的配比和所需用量提取A料和B料分別攪拌，以消除任何沉淀物，把A料和B料倒進混合容器，混合攪拌至顏色均勻，然后使用。一次配膠量不宜過多，以40～50min用完為宜。
注射是施工關鍵工序之一，應確保注射膠液的質(zhì)量：將配制好的裂縫修補膠裝入注射器，豎向裂縫按從下向上順序，水平裂縫按從一端向另一端順序，灌膠時從第一個底座開始注入，待第二個注膠底座流出膠后為止，然后用絲堵將第一個底座進膠嘴堵死，再從第二個注膠底座注入，如此順序進行。最后一個注膠底座為排氣用，可不注膠。待縫內(nèi)漿液達到初凝而不外流時，可拆下灌漿嘴。
相關產(chǎn)品：
魯公網(wǎng)安備 37081102000599號
